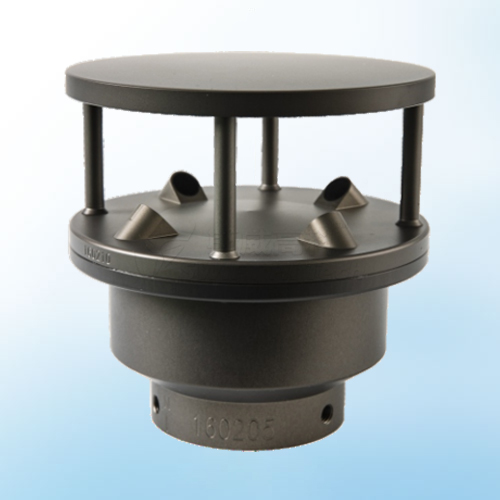

SW50R超聲波風傳感器
產品介紹
優點
♦ 兼容THIES、FT、Lambrecht、Kriwan、NRG、LUFFT等；
♦ 采用超聲波工作原理，結構堅固，無旋轉部件，免維護；
♦ 測量精度高；
♦ 采用優質鋁材制造，特殊表面處理工藝，既輕便又耐腐蝕；
♦ 集成風速、風向傳感器；
♦ 程控整體加熱，適應于嚴寒，冰凍地區；
♦ 采用聲波相位補償技術，對于暴雨、海拔、溫度、雷電、風沙等環境因素進行防護和補償；
♦ 數字化濾波技術，抗電磁干擾能力強；
♦ 結構堅固、簡單、抗風沙。
應用場景
♦ 風力發電：適用機型有上海電氣1.25MW、上海電氣2MW、東汽1.5MW、聯合動力1.5MW、金風750、金風1.5MW、遠景2.XMW、歌美颯850、華銳1.5MW、GE1.5MW、明陽1.5MW等；
♦ 氣象，環保。
技術參數
|
尺寸 118.8mm*133.2mm
|
|
重量 0.82kg
|
|
工作溫度 -40~+85℃
|
|
功耗 24VDC,max 170VA（加熱）/24VDC,max0.2VA（工作）
|
|
工作電壓 24VDC±25%
|
|
電氣連接 12pin航插
|
|
外殼材料 鋁
|
|
防護等級 IP67
|
|
防腐等級 C5-M
|
|
浪涌等級 四級
|
|
波特率 1200-57600
|
|
模擬輸出信號 0~20mA, 4~20mA, 0~10V, 2~10V, 0~5V
脈沖 2~2000HZ,
格雷碼（2位/4位）
|
|
數字輸出信號 RS485半/全雙工
|
|
風速 范圍：0～50m/s(0~75m/s可選）
準確度：0.2m/s(0-10m/s)、±2%(>10m/s)
分辨率：0.1m/s
|
|
風向 范圍：0~360°
準確度：±1°
分辨率：1°
|
|
溫度 范圍：-40~+85℃
準確度：±0.2℃
分辨率：0.1℃
|
|
靜放電測試 參考GB/T17626.2-2006
|
|
浪涌沖擊測試 參考GB/T17626.5-2008
|
|
快速脈沖群測試 參考GB/T 17626.4-2008
|
|
傳導干擾測試 參考GB/T 17626.6-2008
|
|
IP防護等級測試 參考GB 4208-2008
|
|
跌落測試 高度1.5米 1角 3棱 6面
|
|
風洞測試 參考JJG 0001-1992
|
|
高低溫存儲測試 參考GB/T2423.2-2008
參考GB/T2423.1-2008
|
|
高低溫運行測試 參考GB/T2423.2-2008
參考GB/T2423.1-2008
|
|
振動測試 參考GB5170.14-85
|
|
鹽霧測試 參考ISO6270-1:1998
參考ISO7253:2001
參照ISO 12944-6:1998
|
